免疫实验技术 您的位置：首页 > 实验方法 免疫实验技术

一文教你全方位认识，扫描电镜样品的导电方法

点击次数：  更新时间：2017/11/20 8:56:59

生物样品经过脱水、干燥处理后，其表面不带电，导电性能也差。用扫描电镜观察时，当入射电子束打到样品上，会在样品表面产生电荷的积累，形成充电和放电效应，影响对图象的观察和拍照记录。因此在观察之前要进行导电处理，使样品表面导电。常用的导电方法你知多少？往下看

金属镀膜法

金属镀膜法是采用特殊装置将电阻率小的金属，如金、铂、钯等蒸发后覆盖在样品表面的方法。样品镀以金属膜后，不仅可以防止充电、放电效应，还可以减少电子束对样品的损伤作用，增加二次电子的产生率，获得良好的图象。

1．真空镀膜法

真空镀膜法是利用真空镀膜仪进行的。其原理是在高真空状态下把所要喷镀的金属加热，当加热到熔点以上时，会蒸发成极细小的颗粒喷射到样品上，在样品表面形成一层金属膜，使样品导电。喷镀用的金属材料应选择熔点低、化学性能稳定、在高温下和钨不起作用以及有高的二次电子产生率、膜本身没有结构。现在一般选用金或金和碳。为了获得细的颗粒，有用铂或用金—钯、铂—钯合金的。金属膜的厚度一般为10nm～20nm。真空镀膜法所形成的膜，金属颗粒较粗，膜不够均匀，操作较复杂并且费时，目前已经较少使用。

2．离子溅射镀膜法

在低真空(0.1～0.01乇)状态下，在阳极与阴极两个电极之间加上几百至上千伏的直流电压时，电极之间会产生辉光放电。在放电的过程中，气体分子被电离成带正电的阳离子和带负电的电子，并在电场的作用下，阳离子被加速跑向阴极，而电子被加速跑向阳极。如果阴极用金属作为电极(常称靶极)，那么在阳离子冲击其表面时，就会将其表面的金属粒子打出，这种现象称为溅射。此时被溅射的金属粒子是中性，即不受电场的作用，而靠重力作用下落。如果将样品置于下面，被溅射的金属粒子就会落到样品表面，形成一层金属膜，用这种方法给样品表面镀膜，称为离子溅射镀膜法。

3、和真空镀膜法比较，离子溅射镀膜法具有以下优点：

(1)由于从阴极上飞溅出来的金属粒子的方向是不一致的，因而金属粒子能够进入到样品表面的缝隙和凹陷处，使样品表面均匀地镀上一层金属膜，对于表面凹凸不平的样品，也能形成很好的金属膜，且颗粒较细。

(2)受辐射热影响较小，对样品的损伤小。

(3)消耗金属少。

(4)所需真空度低，节省时间。

组织导电法

用金属镀膜法使样品表面导电，需要特殊的设备，操作比较复杂，同时对样品有一定程度的损伤。为了克服这些不足，有人采用组织导电法(又称导电染色法)，即利用某些金属 溶液对生物样品中的蛋白质?脂类和醣类等成分的结合作用，使样品表面离子化或产生导电性能好的金属盐类化合物，从而提高样品耐受电子束轰击的能力和导电率。

基本处理过程：将经过固定、清洗的样品，用特殊的试剂处理后即可观察。由于不经过金属镀膜，所以不仅能节省时间，而且可以提高分辨率，还具有坚韧组织，加强固定效果的作用。组织导电法主要有碘化钾导电染色法、碘化钾--醋酸铅导电法、丹宁酸—锇酸导电法等。

比较常用的是丹宁酸—锇酸导电法，其具体操作方法如下：

(1)样品处理：按常规方法取材、清洗及用戊二醛固定。

(2)导电染色：将样品放入2%～4%丹宁酸溶液中浸泡。如果观察表面结构，浸泡时间为30分钟；如果观察内部结构，浸泡时间为8小时，即可过夜。在浸泡过程中，可更换一次溶液。

(3)清洗及再固定：用磷酸缓冲液充分清洗，然后放入1%锇酸中固定2～4小时，再用磷酸缓冲液清洗。

(4)脱水和干燥：按常规方法。

(5)扫描电镜观察。

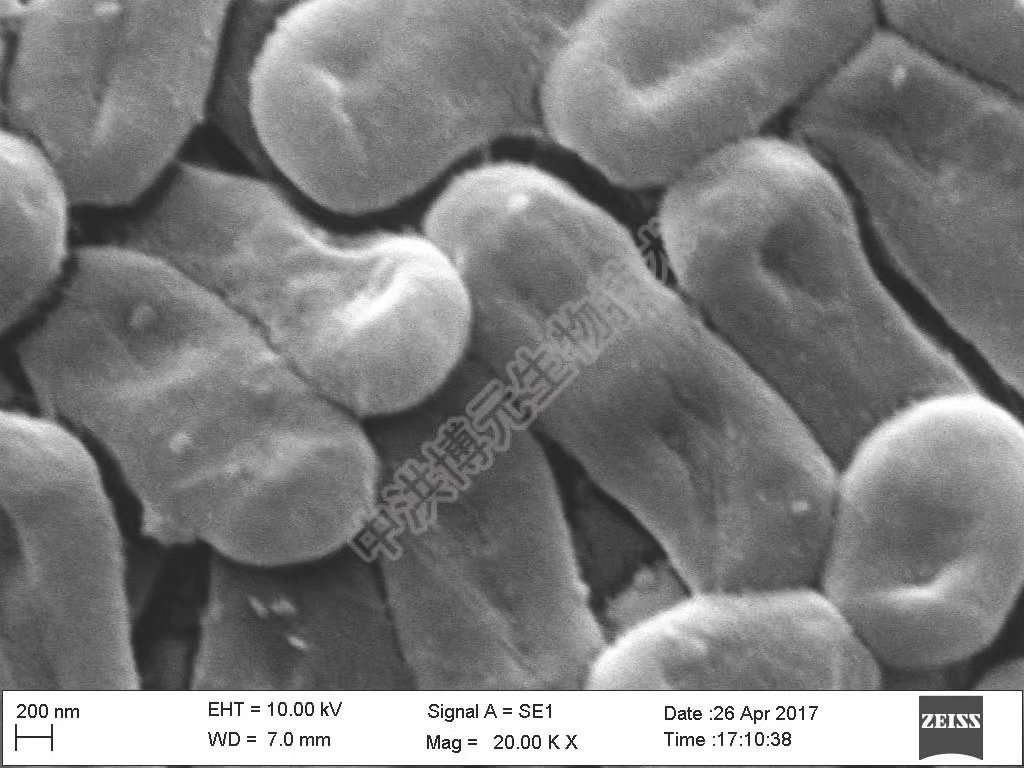

成功案例
